Diseña la red de conductos y mira cómo circula el aire.
Calcula pérdidas de carga, dimensiona y comprueba instalaciones de impulsión y extracción desde el navegador. Y enséñaselo al cliente en 3D.
Gratis, sin registro y sin instalar nada. Funciona en el ordenador y en la tablet.
Del croquis al informe, en una sola herramienta
Vortia 3D está pensada para instaladores, ingenierías y técnicos comerciales de ventilación y climatización que necesitan calcular rápido y explicar bien.
Monta la red pieza a pieza
Añade tramos y accesorios como en obra, o dibuja el trazado encima del plano en PDF o imagen, a escala real.
- Rectos, codos, reducciones, T, Y y pantalones
- Compuertas, enderezadores, filtros y accesorios con su ΔP
- Rejillas, difusores, salidas libres y campanas
- Conducto circular o rectangular
Cálculo serio, avisos claros

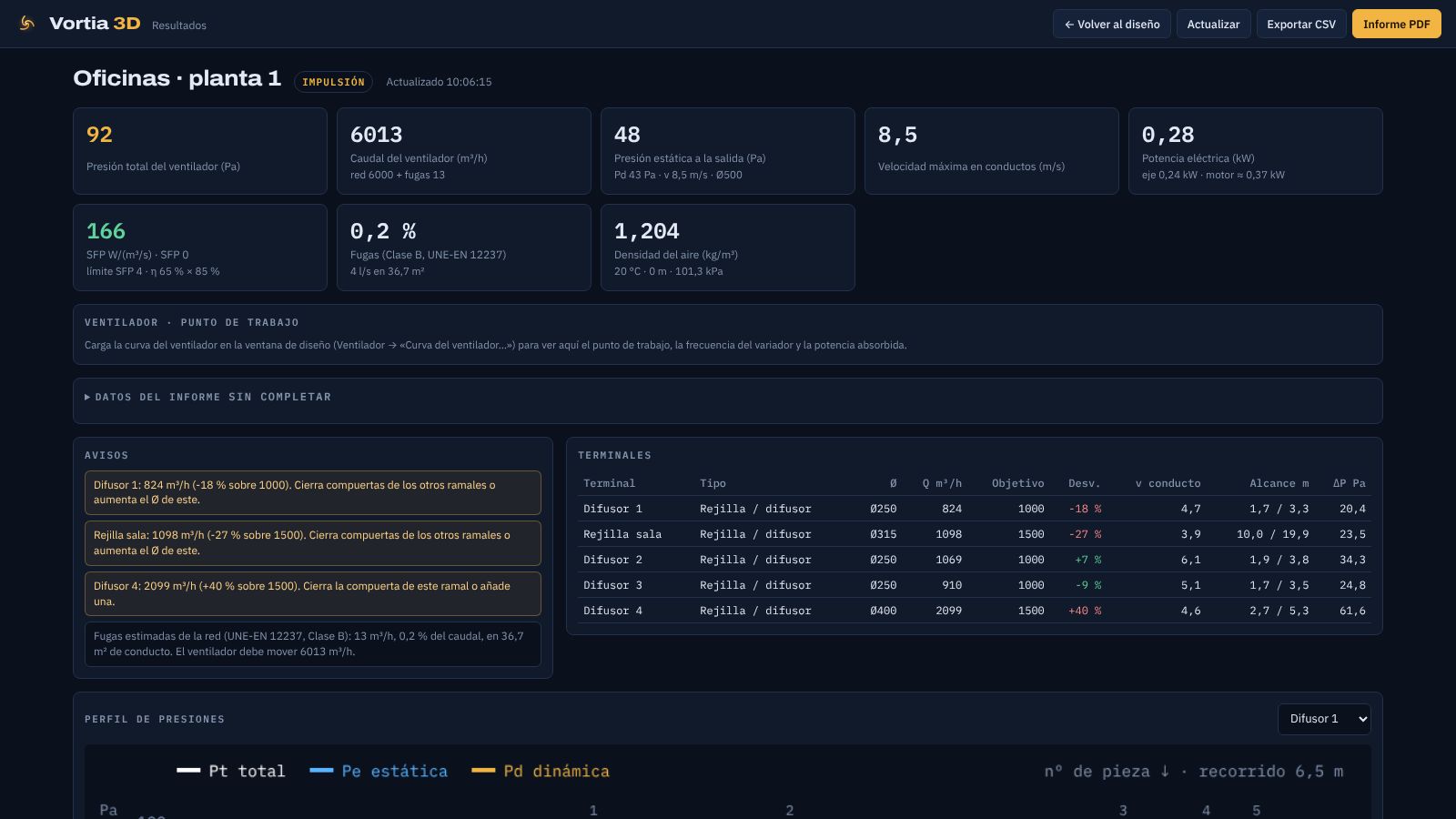

Pérdidas por fricción con Darcy-Weisbach y Colebrook, y coeficientes de ASHRAE e Idelchik para cada accesorio. La app te dice qué falla y dónde.
- Caudal real en cada terminal y equilibrado de compuertas
- Dimensionado automático por velocidad o por pérdida constante
- Curva del ventilador, punto de trabajo y potencia específica (SFP)
- Fugas según UNE-EN 12237 y ruido en los locales (RD 1367/2007)
El aire, a la vista

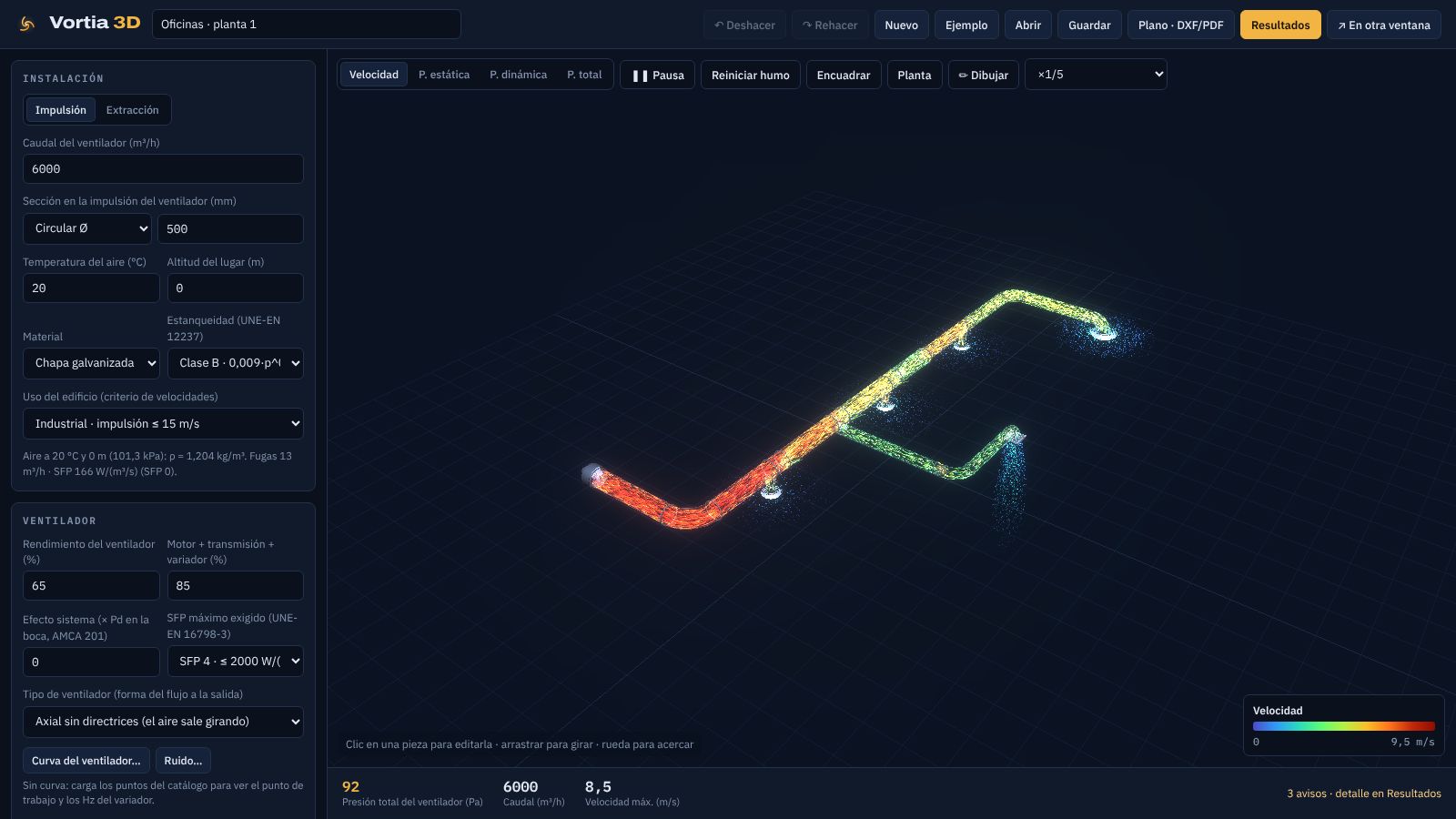

La simulación 3D muestra la velocidad y las presiones en cada punto, el giro del aire a la salida de un axial y cómo sale por cada difusor. Lo que en una tabla cuesta explicar, se entiende al momento.

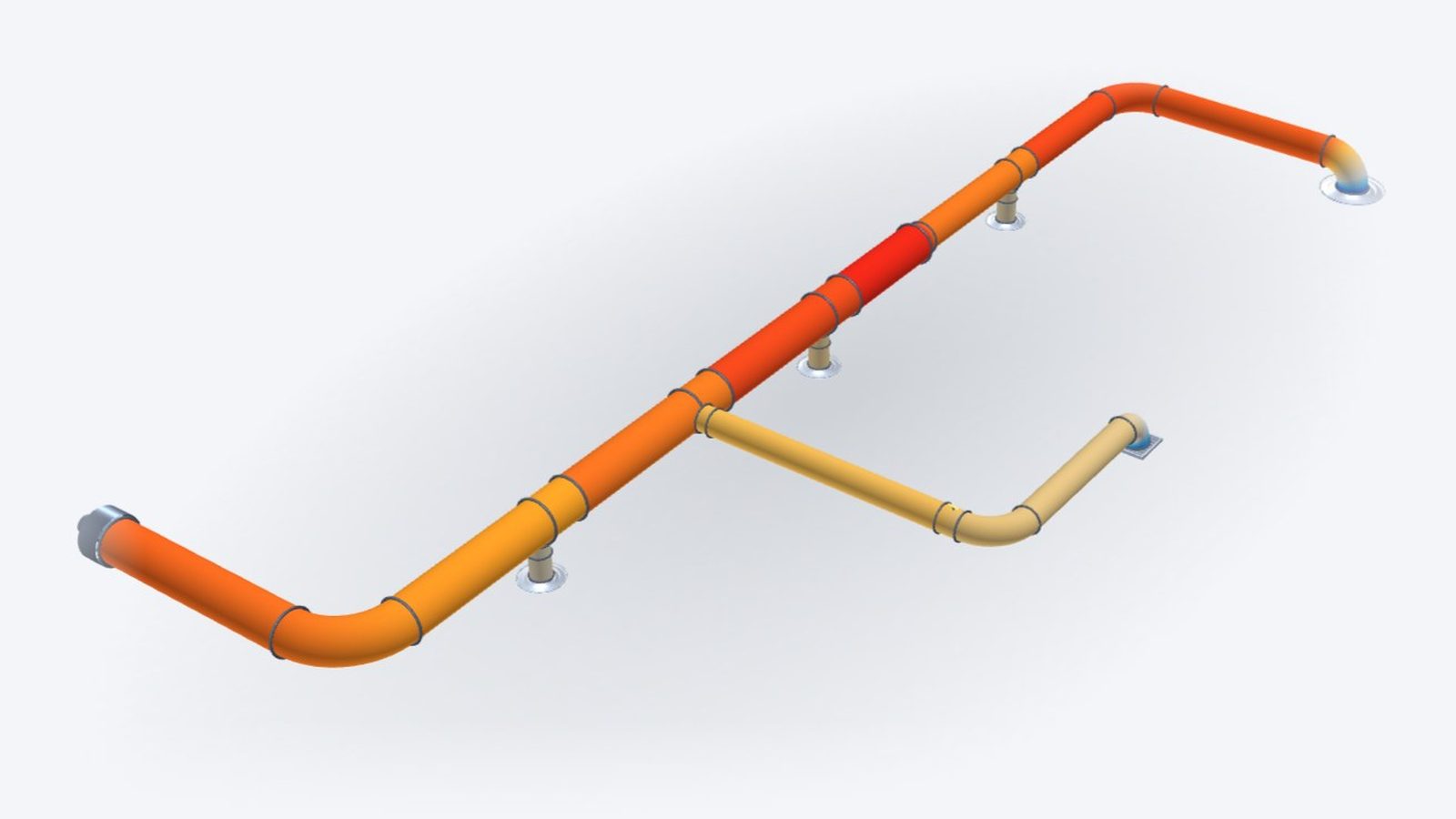

- Velocidad, presión estática, dinámica y total
- Humo trazador en tiempo real
- Planta, alzado y vista libre
Cómo se trabaja
Dibuja
Elige el ventilador y el caudal, y monta la red sobre el plano o pieza a pieza.
Revisa
Corrige lo que marquen los avisos: velocidades, reparto de caudal, ruido o consumo.
Entrega
Descarga el informe técnico en PDF, la planta en PDF A3 o el DXF para tu programa de CAD.
Así es el informe que entregas

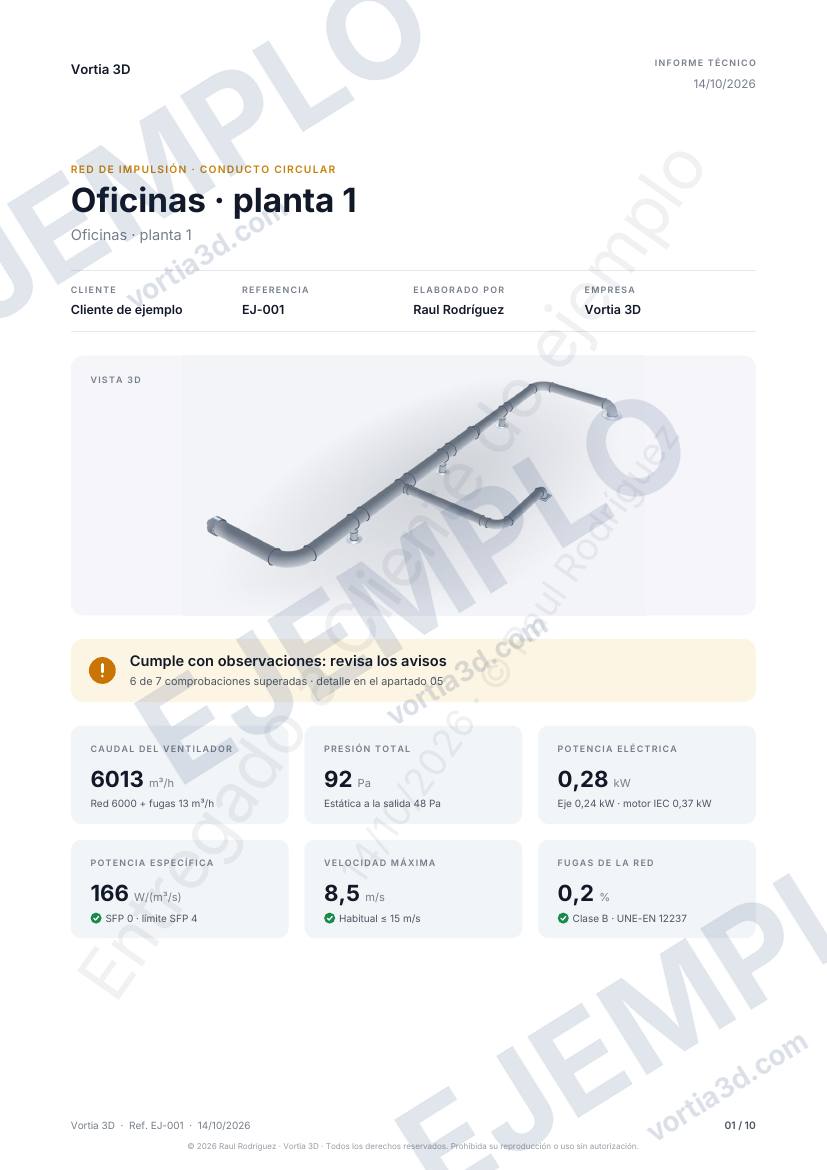

Diez páginas con portada, vistas 3D, datos de partida, terminales, comprobaciones, perfil de presiones, ruido, detalle de piezas, materiales y normativa. Con tu empresa, tu cliente y protección contra copia.
